岳陽通図は、20 年以上の経験を持つ中国の産業オートメーション部品サプライヤーです。当社では、HIMA セーフティ コントローラ、I/O モジュール、通信カード、電源の物理在庫を保有しており、交換や計画メンテナンスのために現行モデルと製造中止モデルの両方をサポートしています。
高信頼性安全計装システム (SIS) に特化した HIMA モジュール。汎用PLCとは異なり、HIMA PLC モジュール安全性が重要なアプリケーション専用に設計されており、TÜV 認証は IEC 61508 で定義されている最高レベルの SIL 3 または SIL 4 に達しています。
HIMA PLC モジュールは、産業プロセスにおける潜在的な危険を監視および制御するように設計された安全計装システム (SIS) の中核を形成します。システム アーキテクチャには通常、次のコンポーネント カテゴリが含まれます。
当社は、さまざまなアプリケーションの規模や要件に対応するために、複数のセーフティ コントローラ シリーズを提供しています。
| シリーズ | 安全レベル | 特徴と用途 |
|---|---|---|
| HIマックス | SIL 3、PL e | Modular system for medium to large applications; supports redundant configurations;プロセス産業や鉄道輸送に適しています |
| HIマトリックス | SIL 3、PL e | タイムクリティカルなアプリケーションや機械オートメーションなどの分散設置向けのコンパクトなシステム |
| HIクアッドX | シル3 | スケーラブルな冗長性を備えた高い耐障害性システム |
| 平面4 | シル4 | 最高の安全レベル (SIL 4) を実現するように設計されたハードワイヤード システム |
| H41q | SIL 3 (TÜV 認定) | I/O ポイントが限られた小規模システムに適したコンパクトで高可用性のシステム |
| H51q | SIL 3 (TÜV 認定) | 分散レイアウトと最大 256 個の I/O モジュールの拡張をサポートするモジュール式の高可用性システム |
一般的な HIMA 安全制御システムは、次のコア モジュール タイプで構成されます。
CPU モジュールは安全ロジックを実行します。 2 つのプロセッサ間で不一致が検出された場合、システムは安全な状態に入ります。このアーキテクチャは、高可用性を維持しながら SIL 3 認定を取得します。

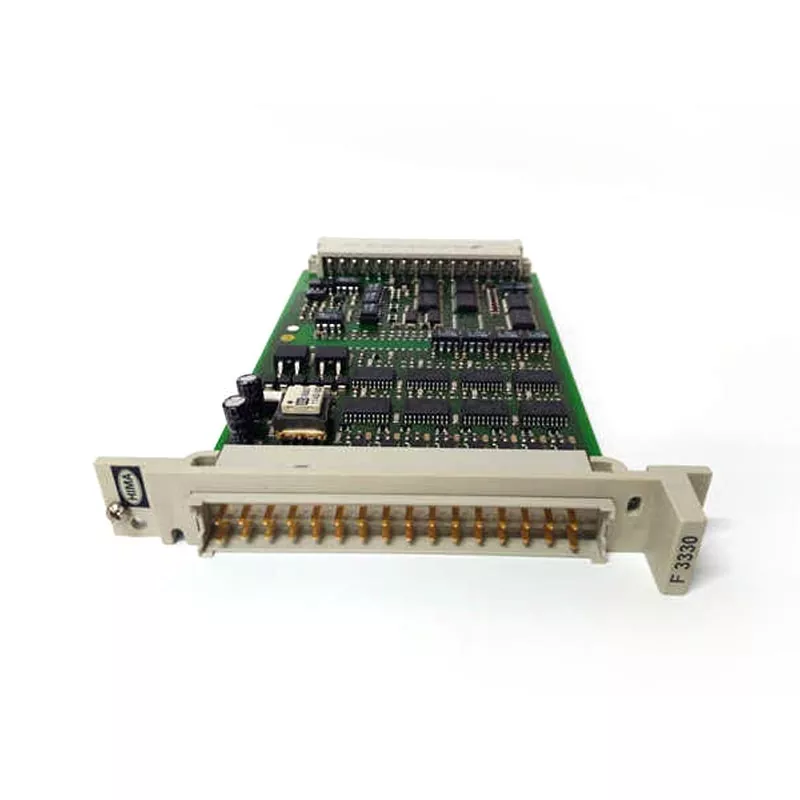

これらはフィールドセンサーとアクチュエーターをコントローラーに接続します。デジタル入出力モジュール（F3330など）とアナログ入出力モジュールを用意しています。冗長性はチャネル レベルまたはモジュール レベルで実装できるため、システムは安全機能を失うことなく単一の障害に耐えることができます。
通信モジュールは、内部システム通信と外部ネットワーク接続を処理します。 HIMA の SafeEthernet プロトコルは冗長通信パスをサポートしており、1 つのパスに障害が発生した場合でも、システム動作を中断することなくもう 1 つのパスが引き継ぎます。
これらはシステムに電力を供給し、通常は 24V DC 入力を受け入れます。システムの可用性を向上させるために、冗長電源構成がサポートされています。
TMR (Triple Modular Redundancy) アーキテクチャにより、単一障害点によって安全機能が損なわれることはありません。 1 つのチャネルに障害が発生しても、残りのチャネルは動作し続け、システムは完全な機能を維持します。
HIMA の SafeEthernet プロトコルは、冗長通信パスをサポートします。一方のパスに障害が発生した場合、システム動作を中断することなく、もう一方のパスが引き継ぎます。
すべての HIMA PLC モジュールは、IEC 61508 要件を満たすために TÜV 認定を受けています。この認証は単なるコンプライアンスの実践ではなく、最も厳格な機能安全規格に対するモジュールの設計、製造、およびテストのプロセスの検証を表します。
このシステムは高度に構成可能であり、特定の顧客の要件に応じてカスタマイズできます。この柔軟性により、モジュールはさまざまな業界やアプリケーション シナリオに対応できます。
HIMA PLC モジュールは、安全性が最優先される業界全体に導入されています。
製油所、化学プラント、海洋プラットフォーム、長距離の石油およびガスのパイプライン。 HIMA システムは、これらの重要な設備に緊急停止 (ESD)、火災とガスの検知、および高信頼性圧力保護 (HIPPS) を提供します。
信頼性の高い安全システムが必要な複雑な生産列車。モジュールは原子炉の状態を監視し、緊急停止シーケンスを管理し、安全インターロックを強制します。
発電所と原子力施設は、タービン制御、ボイラーの安全性、原子炉保護のために HIMA 安全システムに依存しています。 Planar4 システムは、多くの場合、SIL 4 原子力アプリケーション向けに指定されています。
鉄道と地下鉄は、信号、列車制御、プラットフォームの安全のために HIMA 安全システムを使用しています。 HIMax システムは、集中トラフィック管理センターに導入されます。 HIMatrix システムは、沿線設置で分散型安全ロジックを提供します。
バッチ反応器、滅菌システム、危険物の取り扱いにおけるプロセスの安全性。
Q: HIMA PLC モジュールと標準 PLC の違いは何ですか?
A: HIMA PLC モジュールは、安全計装システム (SIS) 用に設計された安全 PLC です。これらは、高い冗長性、高い耐障害性、および TÜV 認定を採用して、SIL 3 または SIL 4 の安全レベルを達成します。標準 PLC はこれらの安全性レベルの認定を受けていないため、安全性が重要なアプリケーションには適していません。
Q: HIMA PLC モジュールはどのような安全性レベルをサポートしていますか?
A: シリーズに応じて、HIMA システムは IEC 61508 に基づく SIL 3 (HIMax、HIMatrix、H41q、H51q) または SIL 4 (Planar4) をサポートします。特定のシリーズは、アプリケーションの SIL 要件に基づいて選択する必要があります。
Q: このモジュールは緊急シャットダウンシステムに使用できますか?
A: はい。これらは、石油、ガス、化学産業全体の緊急停止 (ESD)、火災およびガス (F&G) 監視、高信頼性圧力保護 (HIPPS)、およびバーナー管理システム (BMS) で広く使用されています。
Q: SafeEthernet とは何ですか?また、SafeEthernet によりシステムの信頼性がどのように向上しますか?
A: SafeEthernet は HIMA の安全通信プロトコルで、コントローラとリモート I/O 間の冗長伝送パスをサポートします。 1 つのパスに障害が発生した場合、もう 1 つのパスが中断することなく引き継ぎ、システム全体の可用性が向上します。
Q: これらのモジュールは、インストール後に拡張またはアップグレードできますか?
A: はい。 HIMax および H51q システムはモジュール式であり、要件の増大に応じて追加の I/O モジュールによる拡張をサポートします。ハードウェアとソフトウェアのアップグレードは、適切な計画と安全性評価を行うことで実装できます。
Q: HIMA PLC モジュールはまだ生産されていますか?
A: 一部の古いレガシー モデルを除き、ほとんどの HIMA シリーズは引き続き生産されています。 Yueyang Tongtu では、アクティブな生産モデルと製造中止モデルの両方を物理在庫で保管しています。具体的な入手可能性については、正確な部品番号を添えて見積もりをリクエストしてください。
Q: H41q システムと H51q システムの違いは何ですか?
A: H41q は、I/O ポイントが限られた小規模なアプリケーションに適したコンパクトなシステムです。 H51q は、最大 256 個の I/O モジュールを拡張できる分散レイアウトをサポートするモジュラー システムです。どちらも TÜV による SIL 3 認定を取得しています。H51q は、より大規模で分散型の安全アプリケーションに適しています。
