ハネウェル MC-TDOY22

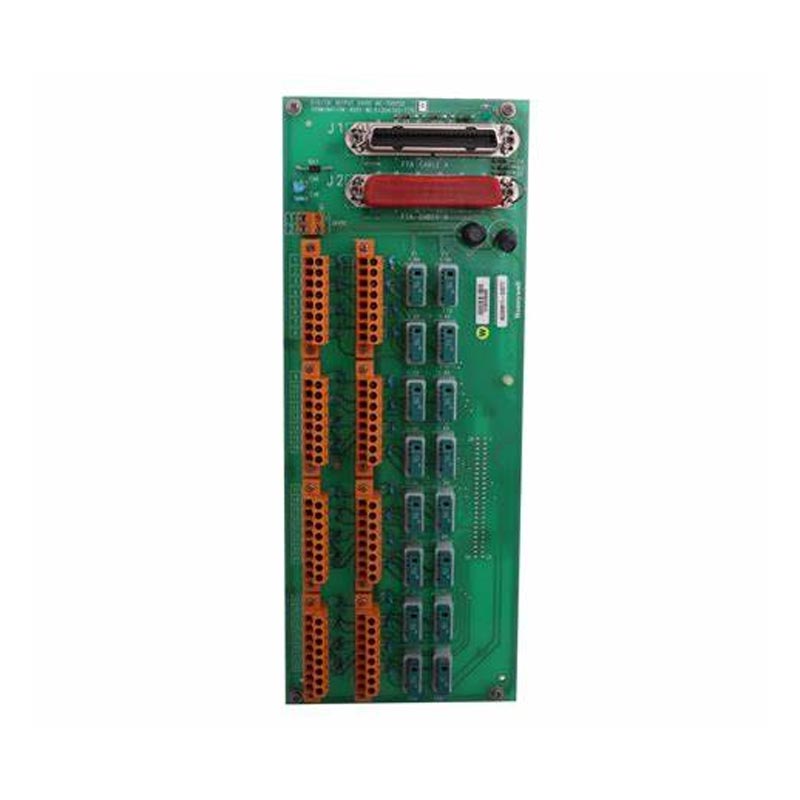

Yueyang Tongtu は、Honeywell 分散制御システム I/O 構成で使用される 32 チャネルのデジタル出力フィールド終端アセンブリ (FTA) である Honeywell MC-TDOY22 (部品番号 51204162-175) を提供しています。互換性のある I/O プロセッサと、ソレノイド バルブ、リレー、インジケータ、アラーム、その他のオン/オフ アクチュエータなどのデジタル フィールド デバイスとの間のフィールド側インターフェイスを提供します。

このアセンブリは 32​​ 個の絶縁デジタル出力チャンネルを提供し、各チャンネルは 15 ～ 30 V DC の負荷電圧範囲内で 24 V DC で最大 500 mA の負荷をサポートします。その出力ドライバは PM/APM/HPM コモンから光学的に絶縁されており、コンフォーマル コーティングされた設計により、要求の厳しい産業環境で電子コンポーネントをさらに保護します。

メンテナンスおよび交換プロジェクトでは、モデルと部品番号を正確に特定することが重要です。 Yueyang Tongtu は、特定の注文に従って確認された製品の在庫状況、状態、数量、および納期要件に基づいて、製造中止になった入手困難な自動化スペアパーツを含むハネウェル DCS モジュールの調達をサポートします。

製品仕様

ハネウェル MC-TDOY22 とは何ですか?

ハネウェル MC-TDOY22 は、互換性のある I/O プロセッサをフィールド側のデジタル負荷に接続するように設計されたデジタル出力フィールド終端アセンブリです。分散制御システムでは、FTA は、接続されたフィールド デバイスにオン/オフ制御コマンドを転送するために必要な物理終端と信号インターフェイスを提供します。

このアセンブリは、32 個の絶縁デジタル出力チャンネルを提供します。各チャンネルは、指定された 15 ～ 30 V DC 負荷電圧範囲内で、24 V DC で最大 500 mA の負荷をサポートできます。出力回路と PM/APM/HPM コモンの間の光学的絶縁により、フィールド側の電気的状態をコントローラ側の回路から分離することができます。

コンフォーマルコーティングされた構造は、電子アセンブリが湿気、汚染、またはその他の環境ストレスにさらされる可能性がある産業環境にも適しています。システム メンテナンスの場合、モジュールは、関連する I/O プロセッサおよび既存のハネウェル制御システム構成とともに評価する必要があります。

Compatible Honeywell I/O Systems

この FTA は、指定された MU-PDOY22 または MC-PDOY22 I/O プロセッサーとともに使用される場合、Honeywell TDC 3000 / TPS Process Manager I/O 構成および Experion PKS シリーズ C (C300) システムに関連付けられます。

リプレースプロジェクトの場合は、FTA モデル単体ではなく、既存のシステム構成から互換性を確認する必要があります。注文する前に、元の部品番号、関連する I/O プロセッサ、システム プラットフォーム、端末構成、および設置要件を確認する必要があります。

古いハネウェル制御システムの場合、保守プロジェクトには製造中止されたモジュールや現場で長年稼働している機器が含まれる可能性があるため、正確な部品番号の識別が特に役立ちます。

主な技術的特徴

32チャンネルデジタル出力

このアセンブリは、サイズ B FTA 構成で 32 個のデジタル出力チャンネルを提供し、単一の終端アセンブリを介して複数のフィールド デバイスを接続できるようにします。

光絶縁

出力ドライバは、PM/APM/HPM コモンから光学的に絶縁されています。この分離は、フィールド側回路と制御システム側の間の電気的外乱の影響を軽減するのに役立ちます。

1 対 1 の I/O 冗長性

このモジュールは、継続的な運用と交換の柔軟性が重要な制御システム構成向けに 1 対 1 の I/O 冗長性をサポートします。

コンフォーマルコーティング構造

コンフォーマルコーティングされたバージョンは、電子アセンブリ上に追加の保護層を提供し、湿気や汚染が懸念される厳しい産業環境での使用をサポートします。

フィールド配線オプション

圧縮タイプの端子はフィールド接続に使用され、適用可能な FTA 構成にはネジタイプの構成が利用可能です。交換品を選択する場合は、端末の構成を既存の設備と比較して確認する必要があります。

システム統合

このアセンブリは、指定された MU-PDOY22 / MC-PDOY22 I/O プロセッサおよび対応するハネウェル制御システム構成で動作するように設計されています。したがって、プロセッサーとシステム プラットフォームを確認することは、交換品を特定する際の重要な部分です。

アプリケーションシナリオ

電磁弁

デジタル出力は、化学、石油化学、精製、その他の自動生産システムなどのプロセス制御アプリケーションでソレノイドバルブを切り替えるために使用できます。

リレーとコンタクタ

出力は、リレー、コンタクタ、モーター制御回路、およびデジタル オン/オフ制御を必要とするその他のフィールド デバイスにスイッチング信号を提供できます。

インジケーターと信号灯

デジタル出力チャネルは、装置やプロセスの状態を伝達するために使用されるステータス インジケータ、パイロット ライト、およびアラーム通知デバイスを制御できます。

ホーンとアラーム

このアセンブリは、音声または視覚による通知が必要な産業用制御システムのデジタル アラーム信号伝達に使用できます。

産業用アクチュエータ

Digital outputs can also control other on/off field actuators used in automated production, process handling, and equipment control systems.

交換および調達情報

既存のハネウェル FTA を置き換える場合、一般的な製品タイプを一致させるだけでは十分ではありません。注文する前に、元のモデル、完全な部品番号、関連する I/O プロセッサ、システム プラットフォーム、端末構成、および環境要件を確認する必要があります。

51204162-175 の場合、顧客は必要な数量、製品状態の要件、および配送先とともに元の機器情報を提供できます。これにより、Yueyang Tongtu は利用可能な供給品を確認し、指定されたコンポーネントが指定された要件に一致するかどうかを判断できます。

この調達プロセスは、古い DCS 設置、生産中止になった制御システム ハードウェア、システム メンテナンス プロジェクト、および正確な交換部品が必要なアプリケーションに特に役立ちます。

コンプライアンスと保護

-175 バージョンは CE 準拠のバリアントとして識別されます。コンフォーマルコーティングされた構造により、産業用動作環境における電子アセンブリをさらに保護します。

出力回路と PM/APM/HPM コモン間の光学的絶縁により、フィールド側出力回路と関連する制御システム回路間の電気的分離も実現します。設置と配線は、ハネウェルの該当するマニュアルと特定の制御システム構成の電気要件に従う必要があります。

よくある質問

MC-TDOY22は何に使うのですか？

これは、互換性のあるハネウェル I/O プロセッサとデジタル フィールド デバイス間のフィールド側インターフェイスを提供するために使用されるデジタル出力フィールド終端アセンブリです。

この FTA と互換性のある I/O プロセッサはどれですか?

指定された I/O プロセッサは MU-PDOY22 および MC-PDOY22 です。システムの互換性を確認するときは、プロセッサと FTA を一緒に確認する必要があります。

TDC 3000 および Experion PKS C300 と互換性がありますか?

このアセンブリは、適切な I/O プロセッサおよびシステム構成と組み合わせた場合、Honeywell TDC 3000 / TPS Process Manager I/O 構成および Experion PKS シリーズ C (C300) システムで使用されます。

出力チャンネルは何チャンネルありますか?

このアセンブリは、32 個の絶縁デジタル出力チャンネルを提供します。各チャンネルは、指定された 15 ～ 30 V DC 負荷電圧範囲内で 24 V DC で最大 500 mA の負荷をサポートします。

交換品を注文する際にはどのような情報を提供する必要がありますか?

完全な部品番号、必要な数量、製品状態の要件、既存のシステムまたは I/O プロセッサの情報、および配送先を提供します。元のモジュールのラベルの写真も製品の識別に役立ちます。
