Yueyang Tongtu が提供する Allen-Bradley 1794-IT9 は、Rockwell Automation FLEX™ I/O システム内の高密度 8 チャンネル絶縁アナログ入力モジュールです。超微弱な信号をドリフトなく捕捉するように特別に設計されており、高温プロセス環境と ControlLogix、CompactLogix、または SLC 500 システムなどの産業用コントローラーの間に信号を提供します。
J、K、T、E、R、S、B、N タイプの熱電対に直接接続し、範囲内の直接ミリボルト入力も処理します。
内蔵のチャネル間絶縁により、グランド ループが防止され、電気ノイズやグランドの問題によって引き起こされる信号の不安定性が軽減されます。
マイクロボルトレベルの温度センサーの変化を正確な 16 ビットデジタル信号に変換し、正確なプロセス監視を保証します。
内部冷接点補償を備えており、制御盤の周囲温度が変動しても高い測定精度を維持します。
標準の 1794 ターミナル ベース ユニット (TBU) にシームレスに取り付けられ、FLEX I/O ネットワーク アダプタ (1794-AENT など) を介して EtherNet/IP、ControlNet、または DeviceNet 経由で通信します。
|
機能/パラメータ |
技術仕様 |
|
モデル番号 |
アレン・ブラッドリー 1794-IT9 |
|
製品タイプ |
絶縁熱電対/ミリボルト入力モジュール |
|
システムシリーズ |
1794 FLEX™ I/O システム |
|
入力数 |
8つの絶縁チャンネル |
|
入力範囲 |
熱電対：J、K、T、E、R、S、B、Nタイプ / |
|
取付形式 |
DIN レール取り付け (1794 ターミナルベースユニット経由) |
|
ネットワークサポート |
EtherNet/IP、ControlNet、DeviceNet (アダプター依存) |
|
認証 |
CE マーク、UL リスト取得、CSA、C-Tick |
シームレスな導入を確保し、注文エラーを回避するには、Allen-Bradley 1794-IT9 を適切な端末ベース ユニット（TBU）およびアダプターと組み合わせます。
• 1794-TB3T: 熱電対入力に推奨。冷接点補償 (CJC) 端子を内蔵しています。
• 1794-TB3G: 拡張接地点を必要とする接地センサーアプリケーションに適しています。

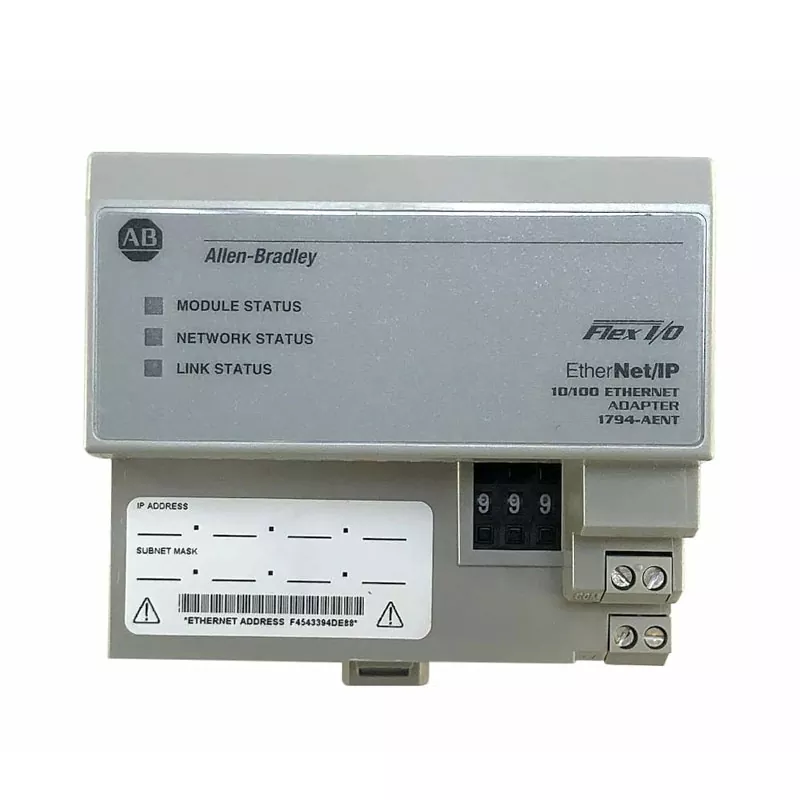

• 1794-AENT / 1794-AENTR: デュアル/シングルポート EtherNet/IP 産業用ネットワーク用。
• 1794-ACN15 / 1794-ACNR15: ControlNet アーキテクチャ用。
• 1794-ADN: DeviceNet フィールドバス システム用。
石油化学および石油/ガス: 反応容器、分解炉、輸送パイプラインの温度をリアルタイムで監視し、運用の安全性を維持します。
発電とエネルギー分配: タービン ベアリングの温度、ボイラーの蒸気状態、変圧器の加熱を正確に監視します。
金属加工と冶金: 熱処理炉、焼鈍ライン、連続鋳造システムの温度追跡。
ディスクリート製造と自動車: 自動化されたプロセス加熱、熱硬化オーブン、環境制御された組立ライン。
標準の 2 線式端子ベース (1794-TB2 など) は使用しないでください。 1794-IT9 が正確に機能するには、3 線式または専用の CJC 搭載ベースユニット (1794-TB3T など) が必要です。
熱電対の延長線は、少なくとも信号の歪みを防ぐために、高圧電力線から離れた別のシールドされた導管に通してください。
FLEX I/O は電力供給下での取り外しと挿入 (RIUP) をサポートしていますが、1794-IT9 を取り付ける前に、端末ベースのキースイッチが位置 3 に設定されていることを確認してください。
1. 本物の保証: 入手可能な製品ドキュメントと追跡可能な供給記録を備えた、正規の検証済み供給チャネルを通じて調達されており、再生部品や偽造部品はありません。
2. 出荷前検査: すべてのユニットは、出荷前に目視検証、ピンの完全性チェック、および静電気防止 ESD パッケージングを受けます。
3. 技術統合サポート: ロックウェル・オートメーション プラットフォーム (ControlLogix、CompactLogix、および SLC 500) のモジュール ハードウェア構成、I/O マッピング、および通信セットアップに関する無料のガイダンス。
A: 1794-IT9 は熱電対とチャネル絶縁を備えた入力に特化しており、高温および弱いミリボルトのアプリケーションに最適です。一方、1794-IRT8 は、非絶縁チャネル上の RTD (測温抵抗体) と熱電対センサーの両方を処理する複合モジュールです。
A: はい。 While the module mounts on a FLEX I/O base, it connects to SLC 500 systems via a 1747-SN RIO Scanner module or through an EtherNet/IP adapter (1794-AENT) linked to modern PLC architectures.
A: まず、冷接点補償 (CJC) センサーが正しく配線された 1794-TB3T 端子ベースを使用していることを確認してください。次に、センサーのシールドが 1 点で接地され、電力線から絶縁されていることを確認します。
