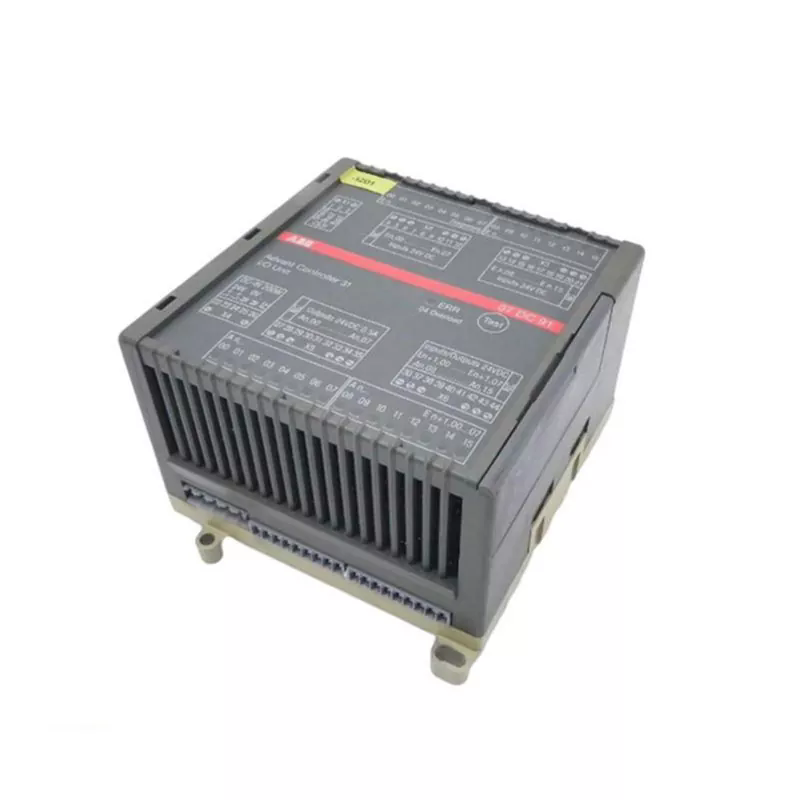

連続プロセスプラントでは、単一の ABB PLC が生産ライン全体を制御します。数百のセンサーを読み取り、複雑な制御ロジックを実行し、数十のアクチュエーターに指令を出します。 PLC は、リモート I/O モジュール、ドライブ、および HMI のネットワークに接続されます。そのネットワークに障害が発生すると、PLC はプロセスの可視性と制御を失います。ラインが止まります。調達エンジニアや工場管理者にとって、問題はネットワークに障害が発生するかどうかではありません。 it is a question of when.ケーブルが損傷し、スイッチが故障し、コネクタが緩みます。ネットワークの冗長性は、これらの障害によるダウンタイムの発生を防ぐエンジニアリング戦略です。これは、データが移動するための 2 番目の独立したパスを提供します。 1 つのパスに障害が発生すると、もう 1 つのパスが自動的に引き継ぎます。ABB PLC中断することなく動作し続けます。
このガイドの目的は、調達エンジニア、システム インテグレーター、工場管理者が、ネットワークの冗長性によって ABB PLC のダウンタイム イベントがどのように防止されるか、またアプリケーションに適切な冗長性ソリューションを指定する方法を理解できるようにすることです。さまざまな種類のネットワーク冗長性、それを可能にするプロトコル、探すべき主要な仕様、サプライヤーの評価基準について説明します。また、Yueyang Tongtu E-commerce Co., Ltd. の工場から詳細な製品仕様も提供します。新しい ABB PLC システムを設計する場合でも、既存の PLC システムをアップグレードする場合でも、このガイドは、自信を持って購入を決定するために必要な技術的基盤を提供します。
ネットワークの冗長性は、デバイス間をデータが移動するための複数のパスを持つネットワークを設計する実践です。 1 つのパスに障害が発生した場合、データは代替パスを通じて自動的に再ルーティングされます。 ABB PLC システムの場合、ネットワーク インフラストラクチャ (ケーブル、スイッチ)、PLC 自体 (冗長 CPU)、電源、および I/O など、いくつかのレベルで冗長性を適用できます。目標は、単一障害点を排除することです。単一障害点とは、その障害によりシステム全体が停止するコンポーネントです。非冗長ネットワークでは、1 本のケーブルの破損やスイッチの故障により、ABB PLC システム全体がダウンする可能性があります。冗長ネットワークでは、1 つのコンポーネントの障害が検出され、システムはバックアップ パスを使用して動作を継続します。以下の表は、冗長性のレベルと、それがダウンタイム防止に与える影響をまとめたものです。
| 冗長性レベル | 何が重複しているのか | 障害に対処しました | Impact on ABB PLC Downtime |
| メディアの冗長性 | ケーブルとスイッチ | ケーブル断線、スイッチ故障 | ネットワーク損失を防ぐ |
| PLCの冗長化 | CPUと電源 | CPU障害、電源障害 | コントローラーの紛失を防止 |
| I/Oの冗長性 | I/Oモジュールと配線 | モジュール故障、配線不良 | I/O損失を防ぐ |
| 電源の冗長性 | 電源と給電 | 電源障害 | 電力損失を防ぎます |
で岳陽通図電子商取引株式会社、当社の工場は、ABB PLC システムと冗長性をサポートするネットワーク コンポーネントを供給しています。私たちは、冗長性が贅沢ではないことを理解しています。これは重要なアプリケーションの要件です。当社の技術チームは、可用性要件と予算を満たす冗長ネットワーク アーキテクチャの設計をお手伝いします。
いくつかのネットワーク トポロジを使用して、ABB PLC システムに冗長性を提供できます。トポロジの選択は、ネットワークのサイズ、必要な回復時間、およびコストによって異なります。最も一般的な冗長トポロジは、リング トポロジ、デュアルスター トポロジ、およびメッシュ トポロジです。リング トポロジでは、デバイスは閉ループで接続されます。リング内のケーブルが破損した場合でも、データはリングを逆方向に移動することですべてのデバイスに到達できます。リング トポロジはシンプルでコスト効率が高くなります。デュアルスター トポロジでは、各デバイスが 2 つの別個のスイッチに接続されます。 1 つのスイッチに障害が発生した場合でも、デバイスはもう 1 つのスイッチを介して通信できます。デュアルスター トポロジにより、より高速なリカバリと高い可用性が実現します。メッシュ トポロジでは、すべてのデバイスが他の複数のデバイスに接続されます。これは最高レベルの冗長性を提供しますが、最も複雑で高価でもあります。次の表は、これらのトポロジを比較しています。
| トポロジー | 冗長性レベル | 回復時間 | 料金 | 代表的な用途 |
| 指輪 | メディアの冗長性 | 200ミリ秒～500ミリ秒 | 低い | 中小規模のネットワーク |
| デュアルスター | スイッチとメディアの冗長性 | 100ミリ秒未満 | 中くらい | 中規模から大規模のネットワーク |
| メッシュ | フルパス冗長性 | < 50 ミリ秒 | 高い | 重要な大規模ネットワーク |
当社の工場では、マネージド スイッチ、冗長電源、メディア コンバータなど、これらすべてのトポロジに対応するコンポーネントを供給しています。当社はお客様と協力して、可用性要件と予算に最も適したトポロジを選択します。当社のエンジニアリング チームは、ネットワーク設計支援と構成サポートを提供できます。
ABB PLC ネットワークの冗長性は、障害の検出とデータの再ルーティングを管理する特定のプロトコルによって実現されます。最も一般的なプロトコルは、RSTP (Rapid Spanning Tree Protocol)、MRP (Media Redundancy Protocol)、および PRP (Parallel Redundancy Protocol) です。 RSTP は、ループを防止し、リンク障害からの迅速な回復を実現する標準イーサネット プロトコルです。 MRP は、リング トポロジ専用に設計されたプロトコルです。回復時間は 200 ～ 500 ミリ秒です。 PRP は、2 つの独立したネットワークを介して重複データを送信するプロトコルです。復旧時間ゼロのシームレスな冗長性を提供します。プロトコルの選択は、必要な回復時間とトポロジによって異なります。以下の表は、これらのプロトコルをまとめたものです。
| プロトコル | 標準 | 回復時間 | トポロジー | 代表的な用途 |
| RSTP | IEEE 802.1w | < 1 秒 | どれでも | 一般産業用ネットワーク |
| MRP | IEC 62439-2 | 200～500ミリ秒 | 指輪 | ABB PLC リング ネットワーク |
| PRP | IEC 62439-3 | ゼロ（シームレス） | デュアルスター | 重要な高可用性アプリケーション |
岳陽通図電子商取引株式会社 では、RSTP、MRP、PRP をサポートする ABB PLC システムとネットワーク コンポーネントを提供しています。当社の技術チームは、アプリケーションに適切なプロトコルを選択し、最適なパフォーマンスが得られるようにネットワークを構成するお手伝いをします。また、チームが冗長ネットワークを維持できるようにするためのトレーニングとサポートも提供します。
ABB PLC システム用のネットワーク冗長コンポーネントを購入する場合、購入者はいくつかの主要な仕様を考慮する必要があります。これらには、回復時間、ポートの数、管理対象機能、動作温度範囲、および認定が含まれます。リカバリ時間は冗長性にとって最も重要な仕様です。ネットワークが障害からどれだけ早く回復するかを決定します。クリティカルなアプリケーションの場合は、100 ミリ秒未満の回復時間を推奨します。ポートの数によって、接続できるデバイスの数が決まります。 VLAN サポート、SNMP モニタリング、ポート ミラーリングなどの管理機能によって、制御と可視性のレベルが決まります。スイッチが過酷な環境で使用できるかどうかは、動作温度範囲によって決まります。 UL、CE、IEC 61850 などの認証により、スイッチが業界標準を満たしているかどうかが決まります。以下の表にこれらの仕様をまとめます。
| 仕様 | 代表的な範囲 | ABB PLC 冗長性の重要性 |
| 回復時間 | < 50 ミリ秒 ～ < 1 秒 | ダウンタイムの防止を決定する |
| ポート数 | 8～24 | デバイスの接続性を決定します |
| 管理対象機能 | VLAN、SNMP、QoS、ポートミラーリング | ネットワークの制御と監視を可能にします |
| 動作温度 | -40℃～+75℃ | 過酷な環境への適合性を判断します |
| 認証 | UL、CE、IEC 61850 | 規格への準拠を保証します |
| 電源 | 冗長、24 VDC | 電源関連の故障を防止します |
当社の工場では、これらの仕様を満たすネットワーク スイッチとコンポーネントを供給しています。当社は、ABB PLC ネットワークに適したスイッチの選択をお手伝いし、構成サポートを提供します。私たちの目標は、完全で信頼性の高い冗長ソリューションをお客様に提供することです。
ABB PLC システム用のネットワーク冗長ソリューションのサプライヤーを評価することは、製品自体を評価することと同じくらい重要です。サプライヤーの技術的知識、製品範囲、およびサポート能力によって、有効なソリューションが提供されるかどうか、また必要なサポートが提供されるかどうかが決まります。サプライヤーを評価するための主な基準は、技術的専門知識、製品範囲、構成サポート、納品実績、およびアフターサポートです。技術的な専門知識には、ABB PLC システムおよびネットワーク プロトコルの知識が含まれます。製品範囲には、スイッチ、ケーブル、アクセサリの入手可能性が含まれます。構成サポートには、冗長ネットワークを設計および構成する機能が含まれます。配送パフォーマンスには、リードタイムを遵守する能力が含まれます。アフターサポートには、テクニカル サポートとスペアパーツの提供が含まれます。以下の表は、これらの基準をまとめたものです。
| Evaluation Criterion | 何を探すべきか | なぜそれが重要なのか |
| 技術的な専門知識 | ABB PLC およびネットワーク プロトコルに関する知識 | 正しいソリューション設計を保証します |
| 製品範囲 | スイッチ、ケーブル、アクセサリ | 完全なソリューションを提供します |
| 構成サポート | ネットワーク設計および構成サービス | 冗長性が意図したとおりに機能することを保証します |
| 配信パフォーマンス | 納期厳守実績 | プロジェクトをスケジュールどおりに進めます |
| アフターサポート | テクニカルサポート、スペアパーツ | 長期的な信頼性を確保 |
岳陽通図電子商取引株式会社 では、ABB PLC ネットワーク冗長性のパートナーとなるための技術的専門知識、製品範囲、サポート能力を備えています。当社の工場では、幅広いマネージド スイッチ、ケーブル、アクセサリを供給しています。当社の技術チームは、冗長ネットワークを設計および構成できます。また、当社のアフターサポートにより、必要なときに必要なサポートが確実に受けられます。ぜひこれらの基準に照らして当社を評価してください。
次の表は、ABB PLC システム用に当社が提供するネットワーク冗長コンポーネントの主要な製品パラメータを示しています。これらのコンポーネントは産業環境向けに設計されており、ABB PLC プラットフォームと互換性があります。当社の工場では、特定のプロジェクト要件を満たすカスタム構成を提供することもできます。
| パラメータ | 仕様範囲 | 注意事項 |
| スイッチの種類 | マネージド、レイヤー2/レイヤー3 | 冗長性とVLAN用 |
| ポート数 | 8、16、24 | 銅線およびファイバーのオプション |
| 冗長プロトコル | RSTP、MRP、PRP | Selected based on topology |
| 回復時間 | < 50 ミリ秒 ～ < 1 秒 | プロトコルとトポロジーに依存 |
| 動作温度 | -40℃～+75℃ | 工業用グレード |
| 電源 | DC24V、冗長化 | 電源の冗長化のため |
| 認証 | UL、CE、IEC 61850 | 規格への準拠 |
| 取り付け | DINレール | 標準的な工業用取り付け |
当社の工場では、これらの仕様などを満たすネットワーク冗長コンポーネントを提供しています。特定の ABB PLC ネットワークに合わせて構成をカスタマイズできます。当社のエンジニアリング チームは、選択プロセスを支援し、プロジェクトの詳細な技術データを提供します。
質問 1: ABB PLC ネットワークの RSTP と MRP の違いは何ですか?
回答: RSTP (Rapid Spanning Tree Protocol) は、あらゆるトポロジにおけるリンク障害からの迅速な回復を提供する汎用イーサネット プロトコルです。 MRP (Media Redundancy Protocol) はリング トポロジ向けに特別に設計されたプロトコルで、回復時間は 200 ～ 500 ミリ秒です。 MRP はリング構成に最適化されているため、ABB PLC ネットワークでよく使用されます。どちらを選択するかは、ネットワーク トポロジと回復時間の要件によって異なります。
質問 2: ABB PLC システムのネットワーク冗長性のコストはどれくらいですか?
回答: ネットワーク冗長性のコストは、トポロジ、デバイスの数、必要な冗長性のレベルによって異なります。 MRP を使用した単純なリング トポロジでは、ネットワーク インフラストラクチャのコストが 15 ～ 25% 増加する可能性があります。 PRP を備えたデュアルスター トポロジでは、30 ～ 50% が追加される可能性があります。ただし、冗長性のコストは、単一のダウンタイム イベントのコストと比較すると小さいことがよくあります。当社の工場では、お客様の特定の要件に基づいて見積もりを提供できます。
質問 3: 既存の ABB PLC ネットワークに冗長性を追加できますか?
回答: はい、多くの場合、既存の ABB PLC ネットワークに冗長性を追加できます。これには、2 番目のスイッチの追加、リング トポロジへのネットワークの再構成、または冗長プロトコルをサポートするマネージド スイッチへのアップグレードが含まれる場合があります。実現可能かどうかは、既存のネットワーク アーキテクチャと ABB PLC モデルによって異なります。当社のエンジニアリング チームは、お客様のネットワークを評価し、最適なアプローチを推奨します。
質問 4: メディアの冗長性と PLC の冗長性の違いは何ですか?
回答: メディアの冗長性により、ネットワーク インフラストラクチャ (ケーブルとスイッチ) が障害から保護されます。 PLCの冗長化によりコントローラ（CPUと電源）を故障から守ります。メディアの冗長性により、ケーブルまたはスイッチに障害が発生した場合でも、ABB PLC は引き続きリモート デバイスと通信できることが保証されます。 PLC の冗長性により、プライマリ CPU に障害が発生した場合でも制御プログラムが実行し続けることが保証されます。どちらも可用性を最大化するために重要です。
質問 5: 冗長ネットワークが機能することを確認するために、どのようにテストすればよいですか?
回答: 冗長ネットワークをテストするには、冗長パスの 1 つを切断して (ケーブルを抜く、スイッチの電源を切るなど)、障害をシミュレートし、ネットワークが中断することなく動作し続けることを確認する必要があります。また、回復時間が要件を満たしていることも確認する必要があります。冗長性が機能し続けることを確認するために、定期的なテストと監視をお勧めします。私たちの工場はテストと試運転のサポートを提供できます。
ネットワークの冗長性は、ABB PLC のダウンタイム イベントを防ぐための重要な戦略です。データが移動するための複数のパスを提供することで、冗長性により単一障害点が排除され、コンポーネントに障害が発生した場合でも制御システムが動作し続けることが保証されます。トポロジとプロトコルの選択によって、冗長性のレベルと復旧時間が決まります。 Yueyang Tongtu E-commerce Co., Ltd. の工場には、ABB PLC システムの冗長ネットワークの設計と実装を支援する専門知識と製品範囲があります。 RSTP、MRP、PRP をサポートするマネージド スイッチ、ケーブル、アクセサリを提供します。当社の技術チームは、ネットワークの設計、構成、テストを支援できます。私たちの目標は、お客様が最高レベルの可用性と信頼性を達成できるよう支援することです。
新しい ABB PLC システムを構築する場合でも、既存の ABB PLC システムをアップグレードする場合でも、冗長性の要件についてご相談ください。製品選択の支援、技術文書、アフターサポートをご提供いたします。品質と顧客満足に対する当社の取り組みにより、当社は世界中の産業オートメーションの信頼できるパートナーとなっています。
岳陽通図電子商取引株式会社 まで今すぐお問い合わせくださいABB PLC ネットワークの冗長性要件について話し合い、当社のソリューションがダウンタイム イベントをどのように防止できるかを確認してください。
