ベントリー ネバダ 125840-02

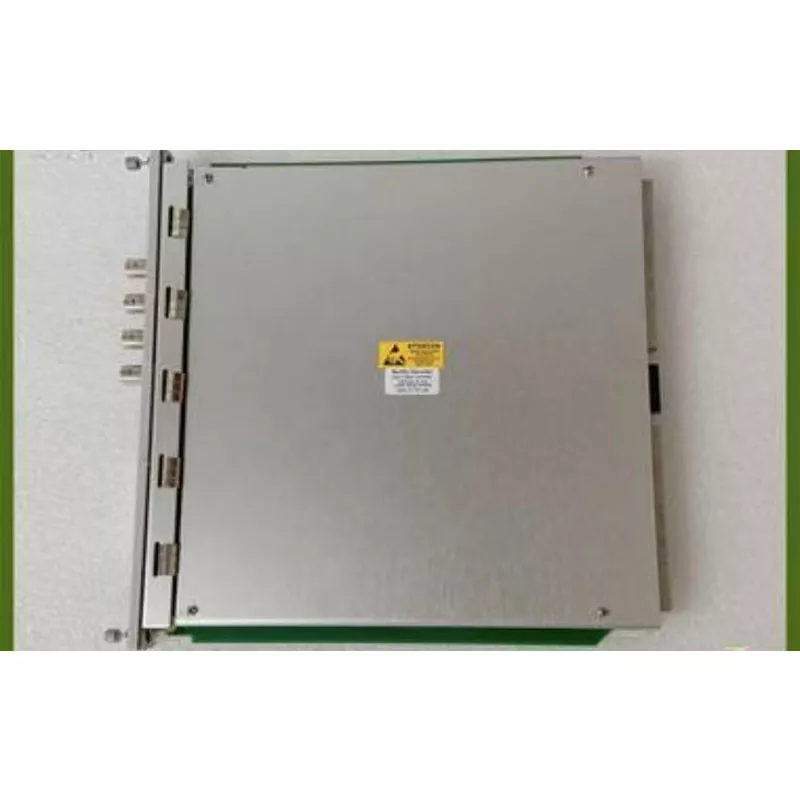

Bently Nevada 125840-02 は、3500 シリーズ モニタリング ラックで使用されるパワー エントリ モジュールです。これは RIM I/O 機能に関連付けられており、保守担当者がリレーの状態を手動で制御する方法を提供します。これは、機器の起動時、ロジックテスト時、またはソフトウェア設定よりも直接介入が優先される異常な動作状態の際に役立ちます。 Yueyang Tongtu はこのモジュールを標準装備として供給しており、産業用バイヤーは出荷前検査と互換性確認を利用できます。

このモジュールは一般に、石油化学コンプレッサー監視システム、火力発電所 TSI システム、水力タービン監視装置に設置されます。 Yueyang Tongtu は、このモジュールの定期在庫を維持し、製造中止された部品番号の調達をサポートします。

製品の識別

技術仕様

ハードウェアと保護設計

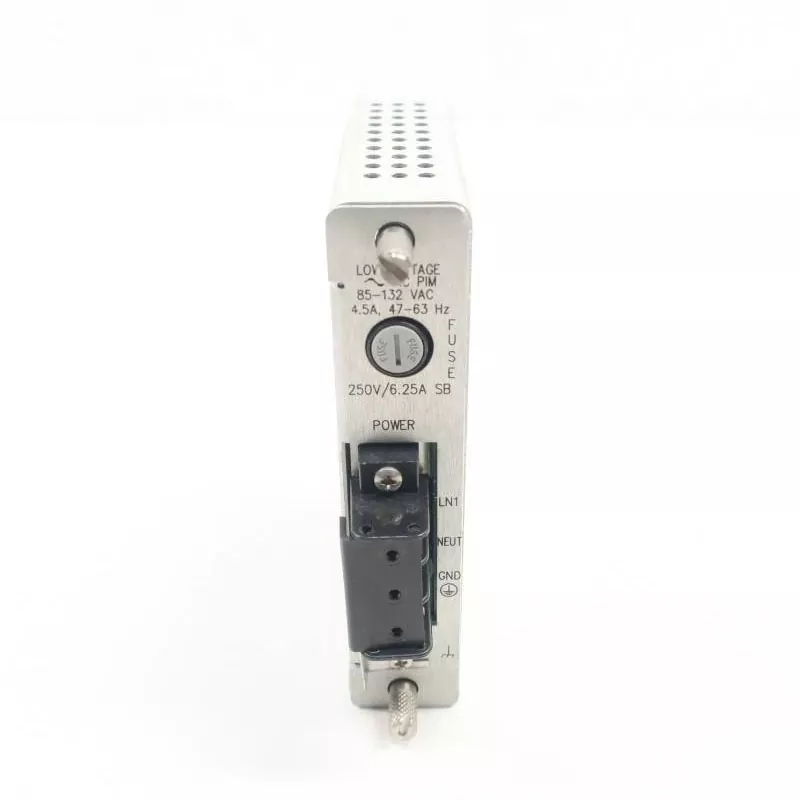

このモジュールには、フロント パネルの電源スイッチとヒューズ ホルダーが含まれています。入力電圧サージが発生すると、ヒューズが開き、下流の回路を保護します。背面コンタクトは金メッキされており、ラックに繰り返し挿入した後でも信頼性の高い電気接続を維持できます。

取り付ける前に、ラックのスロットに埃や汚れがないか確認してください。きれいな接点により、安定した電力伝達が保証されます。

アプリケーションシナリオ

Bently Nevada 125840-02 は通常、3500/15 電源モジュールの入力インターフェイスとして使用されます。次のようなシステムに表示されます。

● 石油化学プラントの大型コンプレッサートレイン

● 火力発電所のタービン監視計装

●水力タービン監視ユニット

● パワーエントリーインターフェイスを必要とするその他の 3500 シリーズの設置

関連機種との比較

次の表は、125840-02 と一般的に参照されるモデルを比較しています。この情報は一般的な構成に基づいているため、特定のラックのバージョンに対して検証する必要があります。

互換性に関する注意: 125840-02 と 125840-01 は同様の機能を提供しますが、リビジョンの違いにより、特定のラック バージョンでの適合性やパフォーマンスに影響を与える可能性があります。 3500/15 は独立した電源モジュールであり、パワー エントリ モジュールを置き換えることはできません。置き換える前に、必ずラックのモデルとバックプレーンのバージョンを確認してください。

互換性のあるラック モデルとコンパニオン モジュール

125840-02 は、Bently Nevada 3500 シリーズ用に設計されています。一般的に使用されるラック モデルは次のとおりです。

●3500/05システムラック

●3500/06システムラック

● 3500/20フレームインターフェースモジュール

多くの場合、コンパニオン モジュールは同じシステムにインストールされます。

フルラックを構築している場合、または複数のモジュールを交換している場合は、ラック構成図に基づいて互換性チェックを提供できます。

梱包と発送

● Sealed in an anti-static bag to protect against moisture and static.

●輸送中の動きを最小限に抑えるため、カスタムフォームトレイに配置されています。

●壊れやすいラベルを貼った5層段ボール外箱に梱包されています。

●海上・航空貨物に適しています。ピンとヒューズホルダーは発送前にチェックされ、写真で記録されます。

よくある質問

Q1: 125840-02 が 3500 ラックに適合することを確認するにはどうすればよいですか?

A: ラック モデルと既存のモジュールの鮮明な写真を送信してください。出荷前にバックプレーンのスロットとインターフェイスのバージョンを確認します。

Q2: このモジュールは新品ですか、それとも再生品ですか?

A: デフォルトの在庫は新しいオリジナルの機器です。未使用または再生ユニットのみが利用可能な場合は、注文確認前に写真を提供してお知らせします。

Q3: 交換後ヒューズが頻繁に切れる場合はどうすればよいですか?

A: これは、入力電圧の問題または下流の短絡を示している可能性があります。基本的なトラブルシューティング手順は提供できますが、根本原因は資格のある技術者が確認する必要があります。

Q4: ピン配置または配線図を提供してもらえますか?

A: 可能であれば、基本的なピン配置情報を提供できます。詳細な配線は、ラック バージョンの Bently Nevada の公式マニュアルに従う必要があります。

Q5: どのような保証が提供されますか?

A: 標準保証は、ユーザー原因以外の故障に対して 12 か月です。交換または修理はケースバイケースで対応させていただきます。

Q6: Bently Nevada 125840-02 は 125840-01 の代わりに使用できますか?

A: 多くのラック リビジョンでは、125840-02 を 125840-01 の代わりに使用できます。ただし、交換する前にバックプレーンのバージョンと配線接続を確認する必要があります。

Q7: 125840-02 は 3500/15 と同じですか?

A: いいえ。125840-02 はパワー エントリ モジュールですが、3500/15 は電源モジュールです。これらは連携して機能しますが、互換性はありません。
