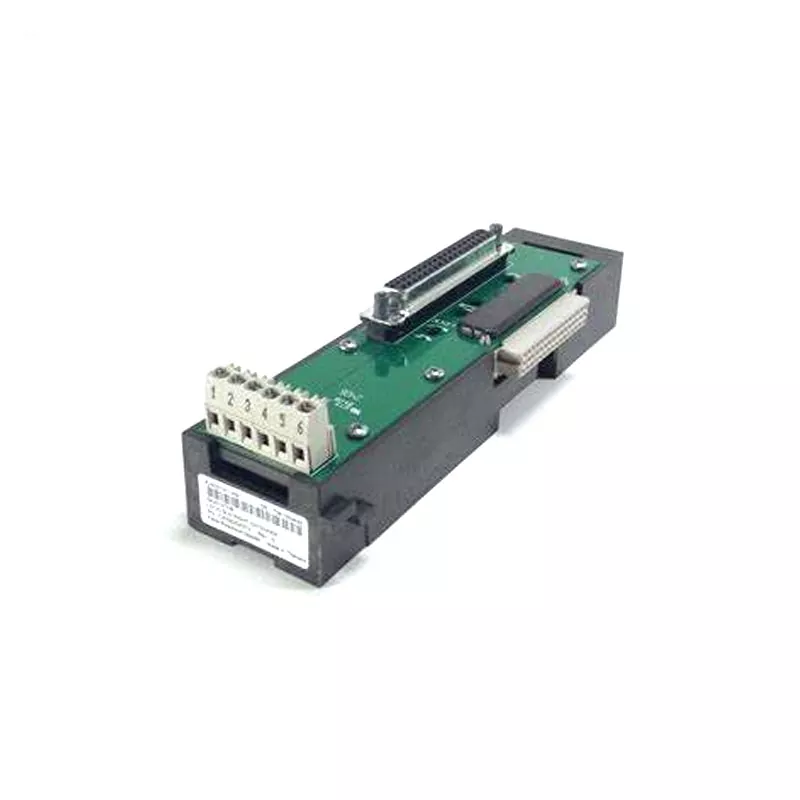

エマソン KJ4010X1-BG1 12P0830X062

Yueyang Tongtu が提供する Emerson KJ4010X1-BG1 12P0830X062 は、DeltaV M シリーズ I/O サブシステムに属し、キャリア モジュールとして機能します。信号変換や論理処理は行いません。その役割は、LocalBus の電気的および機械的接続を維持し、データと電力の両方を左側のキャリアから右側のキャリアに渡すことです。

このモジュールは通常、既存の DeltaV ラックの I/O スロットが不足し、より多くの I/O モジュールを収容するために追加のキャリアが必要な場合に必要になります。 Emerson KJ4010X1-BG1 12P0830X062 を適切なスロットに取り付けると、LocalBus が新しいサブラックに拡張され、追加の I/O モジュールを同じコントローラで管理できるようになります。

製品の特徴

コントローラーを交換せずに容量を拡張

このモジュールを使用して I/O 容量を追加する場合、DeltaV コントローラーは変更されず、システム構成を完全にダウンロードする必要はありません。

危険場所認定

このモジュールは、ATEX Zone 2、IECEx、FM Class I Division 2、CSA、および UKEX 認定を取得しています。製油所、化学工場、天然ガス処理施設など、可燃性ガスや粉塵が発生する産業現場に直接設置できます。

広い温度範囲

動作温度範囲は -40 °C ～ +70 °C で、屋外キャビネット、エアコンのない部屋、極端な気候条件に適しています。

工具不要の取り付け

このモジュールはスナップイン設計を採用しています。ラッチがかかるまでバックプレーン ガイド スロットに挿入でき、特別な工具は必要ありません。

機械的堅牢性

このモジュールは、空中浮遊汚染物質耐性に関して ISA-S71.04-1985 クラス G3 に適合し、10g の衝撃 (半正弦、11ms) および 1mm のピークツーピーク振動に耐えます。

インストール手順

Emerson KJ4010X1-BG1 12P0830X062 の取り付けまたは取り外しを行う前に、DeltaV ラックの電源をオフにする必要があります。システムに通電している間は、モジュールを挿入したり引き抜いたりしないでください。

インストール手順:

1. システムの電源がオフになっていて、周囲が安全であることを確認します。

2. モジュールをバックプレーン ガイド スロットに合わせて水平に押し込みます。

3. ラッチ機構がかかるまで挿入し、モジュールが隣接するキャリアと同一平面上にあり、しっかりと固定されていることを確認します。

モジュールには調整可能なコンポーネントやユーザーが修理できる部品が含まれていないため、設置後に校正やパラメータ設定は必要ありません。

注意すべき 2 つの重要な点:

1. システムに電源が入っているときにキャリア モジュールを取り外すと、LocalBus の継続性が中断され、すべてのダウンストリーム キャリアとコントローラとの通信が失われます。

2. 危険エリアのエンクロージャ間を通過する LocalBus ケーブルの場合は、NEC または IEC 要件に基づく導管保護を適用する必要があります。

セレクションガイド

Emerson KJ4010X1-BG1 12P0830X062 を注文する前に、次の項目を確認する必要があります。

拡張方向

このモデルは右エクステンダーです。ラックレイアウトでバスを左方向に延長する必要がある場合は、別のモデルが必要です。ラック配置図をご確認の上ご注文ください。

デイジーチェーンの合計長さ

既存および提案されているすべてのキャリアの幅を追加して、全長が 6.5 メートルを超えないことを確認します。合計がこの制限を超える場合は、チェーン エクステンダーを続行するのではなく、システムを分割するか、別のコントローラーを追加することを検討してください。

危険区域の分類

サイトの危険区域の分類がモジュールの認定と一致していることを確認します。このモジュールは、ゾーン 2 およびクラス I ディビジョン 2 に適しています。ゾーン 0 またはゾーン 1 では承認されていません。

電力バジェット

LocalBus は、最大 8A で 12.6 VDC を供給します。キャリアとその I/O モジュールを追加するたびに、消費電力が増加します。十分な電力リザーブを確保するために、拡張前に現在の負荷を計算します。

製品の入手可能性

このモデルは生産終了です。 For new projects, assess whether surplus stock will be sufficient for long-term maintenance needs. For existing system expansions or spare parts replenishment, stock channels are generally adequate.

技術仕様

応用産業

Emerson KJ4010X1-BG1 12P0830X062 は、プロセス自動化とシステム拡張機能を必要とする業界で使用されています。

石油とガス: 製油所、天然ガス処理、接触分解装置

Chemical and petrochemical: process loops for temperature, pressure, and flow control

発電：火力発電所、ガスタービンプラント、補機系I/O拡張

水および廃水処理: 都市および産業施設のプロセス制御とインターロック

製造と金属: 製鉄所、鉱山、分散型 I/O ニーズのある一般製造業

よくある質問

Q: このモデルはまだ生産されていますか?

A: いいえ。エマソンは 2018 年 12 月 31 日に製造を中止しました。現在の供給は工場の余剰品またはテスト済みの中古在庫から来ています。

Q: 左エクステンダーと右エクステンダーの違いは何ですか?

A: 右側のエクステンダー (KJ4010X1-BG1) は、LocalBus を現在のキャリアから右側の次のキャリアに渡します。左エクステンダーが左にパスします。これらは物理的なコネクタの方向が異なるため、互換的に使用することはできません。ご注文前に方向をご確認ください。

Q: モジュールの設置後に校正や構成は必要ですか?

A: いいえ。これは調整可能なコンポーネントを持たないパッシブ ハードウェア エクステンダーであるため、キャリブレーションやソフトウェア セットアップは必要ありません。

Q: システムの稼働中にモジュールを挿入または取り外しできますか?

A: いいえ。挿入または取り外しを行う前に、システムの電源を完全にオフにする必要があります。ホットスワップにより LocalBus が中断され、通信障害が発生する可能性があります。

Q: デイジーチェーンの長さが 6.5 メートルを超える場合はどうなりますか?

A: 6.5 メートルを超えると、信号の完全性とタイミングが保証されず、通信エラーやモジュールのドロップアウトが発生する可能性があります。この制限はバスの電気駆動能力によるものであり、エクステンダーを追加しても克服できません。
