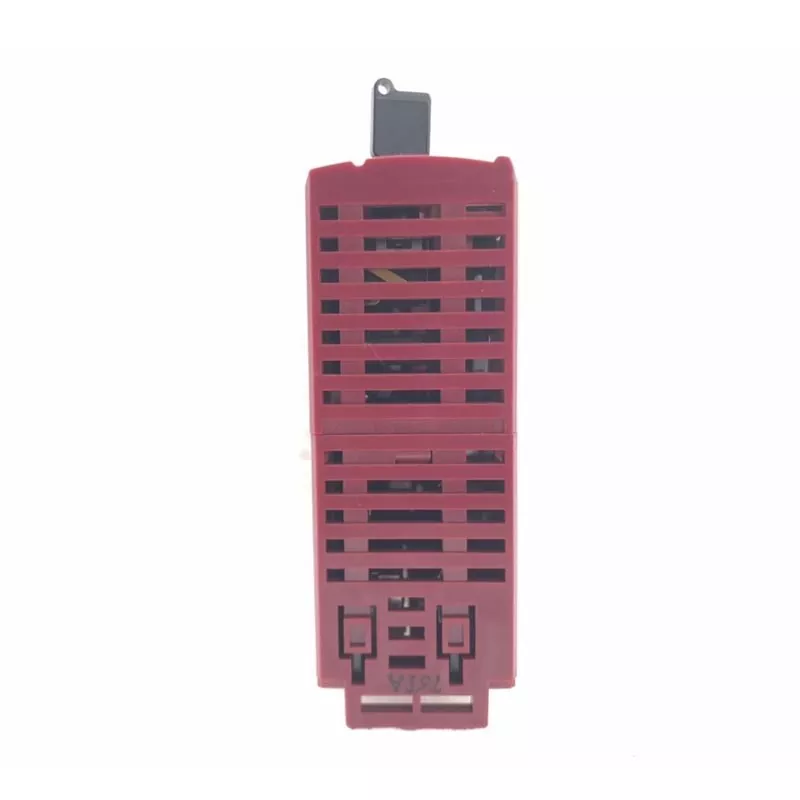

富士 NP1PS-74R

Fuji NP1PS-74R は通常の I/O 拡張モジュールではありません。むしろ、PLC システム内のコアとなるコンピューティングおよび制御ユニットであり、高速命令処理機能とプログラミングとメンテナンスの容易さが特徴です。

主な特長

1. ハイパフォーマンスコンピューティング

Fuji NP1PS-74R は独自の 32 ビット プロセッサを利用しており、複雑な論理計算や多軸モーション制御を処理できるマイクロ秒レベルの基本命令実行速度を実現します。

2. Large-Capacity Storage and Expansion

74Kステップのプログラム記憶容量を備え、SX高速バスを介した各種アナログ、デジタル、特殊機能モジュールの拡張をサポートします。

3. 高信頼性と冗長化アーキテクチャ

Designed for harsh industrial environments, the module features robust interference immunity. It supports dual-CPU and dual-power supply redundancy configurations, ensuring uninterrupted operation for critical production lines.

4. シームレスなネットワーク統合

オンボードまたは拡張モジュール経由で、イーサネット、Profibus-DP、DeviceNet、SX-Net などの主流の産業用フィールドバスとのシームレスな接続をサポートします。

5. Convenient Diagnostics and Maintenance

オンボードの RUN/ERR/BAT ステータス インジケーターを備えたこのモジュールは、専用の開発ソフトウェアと使用することで、迅速なオンサイト障害診断とオンライン プログラム監視を可能にします。

主要なアプリケーション シナリオ

• ディスクリート製造: Fuji NP1PS-74R は、スタンドアロン機器、自動生産ライン、および組立プロセスを制御するため、自動車、エレクトロニクス、食品および飲料などの業界の生産ラインに適しています。
• プロセス制御: 温度、圧力、流量などのプロセス変数をリアルタイムで監視および調整するため、化学、医薬品、水処理などの分野の連続生産プロセスに最適です。
• モーションおよびマシンコントロール: 20 ナノ秒の基本命令処理速度と強力なシーケンシャル処理機能により、CNC 工作機械、包装機械、印刷装置など、高精度のモーション制御を必要とする機器に最適です。
• ビルディング オートメーション: HVAC、照明、セキュリティなどのビル システムを制御し、集中監視とエネルギー効率の高い管理を可能にします。
• 監視アプリケーション: SCADA (監視制御およびデータ収集) システムの中核として機能し、フィールド機器からデータを収集し、管理レベルのシステムに送信します。

Fuji NP1PS-74R はどのような機器で使用できますか?

適用機器

• 自動化された生産ライン
• 自動組立機
• 包装機械
• 搬送装置
• 加工設備
• 自動検査装置
• 資材運搬装置
• ポンプ場の設備
• ファン/ブロワー装置
• 水処理装置
• 工業用加熱装置
• OEM専用機器
• レガシー PLC システム

一般的な制御タスク

• シーケンシャル制御、連動制御
• ワークステーション調整、アクチュエータ制御
• 供給、位置決め、梱包、搬送
• モーターの起動/停止、材質検出
• 機器の操作と補助制御
• 信号取得、ロジック処理
• 搬送・仕分け・位置決め
• ポンプユニットの起動・停止と状態監視
• スタート/ストップ、連動、ステータス制御
• Pump, valve, and field signal control
• 温度とシーケンス制御
• 機器ロジックとI/O制御
• CPUの交換とメンテナンスのスペア

インストールと使用に関する推奨事項

1. キャビネットの環境制御

周囲温度は 0 ～ 55°C、湿度は 85% RH 以下 (結露しないこと) に維持してください。

制御盤の内部を清潔に保ちます。金属粉塵、腐食性ガス、油汚れなどの侵入を防ぎます。

2. 電気的および干渉防止規格

電源が入っている間は、CPU またはバックプレーン モジュールを抜き差ししないでください。ハードウェアを交換する前に、システムの主電源を切断する必要があります。バックプレーンの FG 端子は確実に一点接地（接地抵抗 < 100Ω）する必要があります。

PLC 24V DC 制御線および通信ケーブルは、220V/380V 高圧電源ケーブルとは別の導管またはトレイに配線し、少なくとも 100mm の分離距離を維持します。

3. プログラム保護とバッテリーのメンテナンス

BAT インジケーターが点灯する場合は、バックアップ電池の残量が少なくなっています。バッテリーは、システムの電源が入っているときに交換する必要があります。電源がオフのときにバッテリーを取り外すと、内蔵 RAM に保存されているプログラムが失われる可能性があります。プログラミング ソフトウェアを使用して、プログラムとデータ領域のスナップショットを定期的にバックアップします。

一般的な障害と解決策

注文チェックリスト

1. 完全なモデル番号とサフィックス: 入力電圧、出力仕様、およびインターフェイスのタイプがオンサイトのキャビネットと互換性があることを確認します。
2. システムの互換性: 電源容量の不一致を避けるために、NP1 / MICREX-5X ラックと CPU のモデルを確認してください。
3. 負荷の計算: 現在の I/O 構成を提供すると、Yueyang Tongtu が容量が十分かどうかの判断に役立ちます。
4. リードタイムと在庫: 在庫はございます。モデル番号を入力するだけで、すぐに見積もりと納期が表示されます。
5. 価格と支払い: 大量注文の交渉の余地のある競争力のある工場価格。代金引換（COD）サービスがサポートされています。

よくある質問

Q: Fuji NP1PS-74R はどのプログラミング言語と通信プロトコルをサポートしていますか?

A: NP1PS-74R は IEC 61131-3 国際規格に準拠しており、ラダー図 (LD) や命令リスト (IL) などのさまざまな直感的なプログラミング言語をサポートしています。通信面ではオープン性が高く、EtherNet/IP、PROFIBUS-DP、DeviceNet、OPCN-1、AS-iなど複数の国際標準ネットワークをサポートしています。

Q: NP1PS-74R モジュールのバッテリー寿命はどれくらいですか?

A: 通常の周囲温度条件下では、元のバックアップ バッテリーの耐用年数は通常 3 ～ 5 年です。日常の機器メンテナンス時にBATインジケーターの状態を確認したり、定期的な予防交換を行うことをお勧めします。

Q: サードパーティ PLC または SCADA システムとの通信はサポートされていますか?

A: はい、そうです。 By installing expansion modules, such as Ethernet, Modbus, or PROFIBUS-DP interface modules, on the base unit, you can enable data exchange with third-party HMIs, SCADA/configuration software, and PLCs from other brands.
