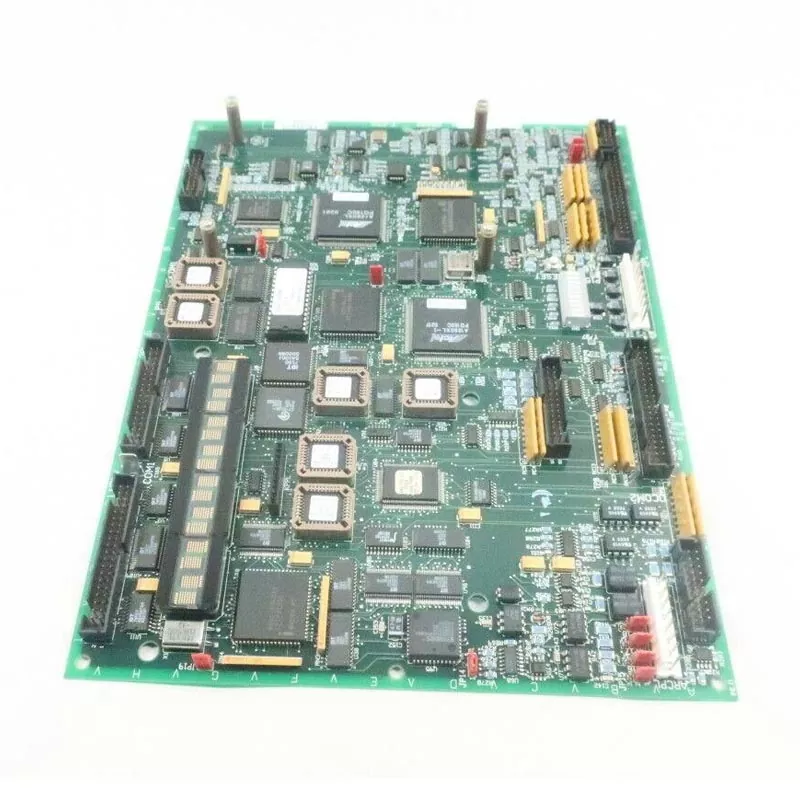

GEファナック DS200PCCAG5AC

GE Fanuc DS200PCCAG5AC は、GE Fanuc Mark V 制御システム内の高出力 PCCA 電源制御カードで、ユニットの駆動回路の中央ハブとして機能します。

製品パラメータ

コアハードウェアと機能的特徴

1. 高馬力（High-HP）専用設計

G5 ハードウェア リビジョンは高出力アプリケーション向けに特別に構成されており、電機子電圧範囲 240 ～ 630V DC の回生/非回生駆動モードをサポートしています。

オンボードスナバーなし: すべてのバッファリングコンポーネントは外部システムアセンブリに再配置されます。これはグループ G5 の意図的なエンジニアリング設計であり、欠陥ではありません。オンボードのスナバと減衰回路を取り除くことにより、高出力 SCR ブリッジ アプリケーションの電力密度と熱放散効率が大幅に向上します。

2. SCRパワーブリッジインターフェース

パルストランス絶縁されたゲート信号を介して大電流SCRパワーブリッジを駆動し、低電圧制御回路と高電圧電源セクションの間に1500V RMSのガルバニック絶縁を提供します。

順方向および逆方向のゲート パルス信号用の 12 個のプラグ コネクタで、フルブリッジ SCR トポロジをサポートします。

DCFB タイプの電源ボードとインターフェイスし、正確な分岐レベルの過電流保護のためのレッグ リアクトルとレッグ ヒューズをサポートします。

3. 柔軟なシステム構成

カード グループ番号、システム電圧範囲、コンデンサ動作、ブリッジ タイミング、および電圧フィードバックを設定するための 4 つのオンボード ジャンパ (JP1、JP2、WP3、WP4)。

ヒューズレス設計: 過電流保護のために外部レッグヒューズを利用し、基板の交換を簡素化し、メンテナンス時間を短縮する設計選択です。

J、K、M タイプの Mark V ラック フレームと互換性があります。は、独立したバス トランス構成と共通のバス トランス構成の両方をサポートします。

4. 診断とステータス監視

LED インジケータ: PWR (電源)、FAULT、TRIP - 現場での迅速なステータス評価を可能にします。

信号検証用のボード取り付けテストポイント (ゲートパルス、CT/VT フィードバック信号)。

5. 環境・信頼性設計

過酷な産業環境における埃、湿気、化学物質への曝露から保護するための絶縁保護コーティング。

動作温度: -20°C ～ +60°C (標準工業範囲)。

低消費電力: バックプレーン電源から 5W 以下。

EMI耐性を強化した多層PCB設計。

通信インターフェースとプロトコルの互換性

1. ユーザーのマイクロコントローラーおよび PLC 機器とのインターフェースをサポートします。ハードウェア インターフェイスには RS-232 および RS-485 シリアル ポートが含まれており、イーサネットとワイヤレス通信方式の同時互換性を備えています。

2. PLC 固有のプロトコル、Modbus、I2C、カスタム プロトコルなどの複数の通信プロトコルのサポートが組み込まれており、さまざまなオンサイト オートメーション デバイスとの幅広い互換性を確保します。

3. 監視および操作画面は HMImaker 設定ソフトウェアを使用して開発され、コードなしでグラフィカル インターフェイスを迅速に生成できます。

アーキテクチャと運用上の利点

1. オペレーティング システムを使用しない完全デジタル ハードウェア設計により、システム クラッシュのリスクが排除されます。ユニットは操作インターフェイスに直接起動し、安定した表示パフォーマンスを保証します。

2. 高い電磁干渉 (EMI) 耐性があるため、発電所や化学処理作業場などの高 EMI 環境のキャビネット内への設置に適しています。

3. GE Fanuc DS200PCCAG5AC は、全体的な消費電力が低く、画面のリフレッシュ レートが高速です。スペアパーツの交換には、複雑な低レベルのシステムのインストールや展開は必要ありません。

4. このボードは表示と制御という二重の機能を実行し、高電力電源システムの重要な接続ポイントとして機能し、駆動回路の不可欠なコアコンポーネントとして機能します。

Mark V システム互換性早見表

適用業種と使用条件

1. エネルギー、電力、石油とガス

発電機セットおよび電力機器の Mark V システムのスペアパーツ交換。起動/停止および速度調整制御ループの障害に対処します。

2. 化学品の製造

化学生産ライン用の自動化ユニット。プロセス機器の監視と閉ループ駆動制御に使用されます。

3. 海洋工学

オフショアプラットフォーム、ハンドリング機器のプロセス監視、駆動信号リレー用の自動化施設。

4. 伝統的なものづくり

Retrofitting of legacy factory automation systems; replaces aging or damaged boards of the same model to restore equipment operation.

注: GE Fanuc DS200PCCAG5AC は製造中止されたハードウェア スペアパーツです。これは主に既存のレガシー システムのメンテナンスに使用され、新しいプロジェクトの開発には推奨されません。

よくある質問

Q1: GE Fanuc DS200PCCAG5AC は、標準バージョンの PCCA カードと直接交換できますか?

A: いいえ。このモデルは、G5 ハードウェア リビジョンを備えた専用の高馬力 (高 HP) バージョンです。ボード自体にはスナバーや減衰コンポーネントは統合されていません。これらは、高出力アプリケーション向けの意図的なエンジニアリング設計として外部システム アセンブリに再配置されています。標準バージョン (G1/G2 など) に直接置き換えると、ハードウェアの欠落やシステムの異常が発生します。

続行する前に: システムにレッグ リアクトルとレッグ ヒューズが取り付けられていることを確認してください。完全なハードウェア構成が高電力 G5 要件と一致していることを確認します。不明な場合は、システムの Mark V ラックのシリアル番号を提供してください。検証をお手伝いします。

Q2: ボードが故障した場合の一般的な現場の症状は何ですか?

A: 一般的な障害の症状は次のとおりです。

ユニットが始動しない、または異常な速度制御が発生する

SCR ブリッジ関連の障害コードによるドライブ ユニットのトリップ

深刻な場合には即時シャットダウンインターロックが作動します

重要: 一部の障害は潜在的なものです。エラー アラームは表示されず、インジケーター ライトは正常に見える場合があります。このようなケースでは、基板実装テスト ポイントでのゲート パルス信号検証や CT/VT フィードバック チェックなど、システム診断データに基づく包括的な評価が必要です。診断を LED インジケーターだけに頼らないでください

Q3: What information is required when purchasing this spare part, beyond the full model number?

A: 互換性を確保するには、以下を提供することをお勧めします。

Mark V システムのバージョンとファームウェアのリビジョン (既知の場合)

ユニットの定格電力と電機子電圧範囲

システムラックフレームタイプ（J、K、M）

部品がユニット全体の交換用であるか、トラブルシューティング/バックアップ目的であるか

現在のボードのリビジョン (既存のボードを交換する場合は、その完全なモデルとリビジョンを提供してください)

この情報は、互換性を確認し、バージョンの不一致による展開の失敗を防ぐのに役立ちます。

Q4: ボードを受け取った後、現場で設置する前にどのような簡単なチェックを実行する必要がありますか?

A: インストール前のチェックリスト:

Q5: この回路基板は元のメーカーでまだ生産されていますか?

A: いいえ。このハードウェアは製造中止のスペアパーツです。 GE は DS200PCCAG5ACB を量産しなくなりました。市場での入手可能性は主に既存の在庫に依存します。

選択に関するアドバイス: この部品を調達する場合は、互換性のないコンポーネントの購入を避けるために、ハードウェア バージョンの互換性 (G5 リビジョン) とシステム構成を確認することを優先してください。当社は、再生品やサルベージ品ではなく、正式なルートを通じて調達された本物のオリジナル ボードのみを供給します。

Q6: システムの稼働中にボードをホットスワップできますか?

A: いいえ。Mark V システムは、PCCA ハードウェアをライブ挿入するように設計されていません。ボードに電力を供給すると、SCR インターフェイスまたはバックプレーン接続が損傷する可能性があります。取り外しまたは取り付けの前に、必ずシステムの電源を完全に切ってください。
