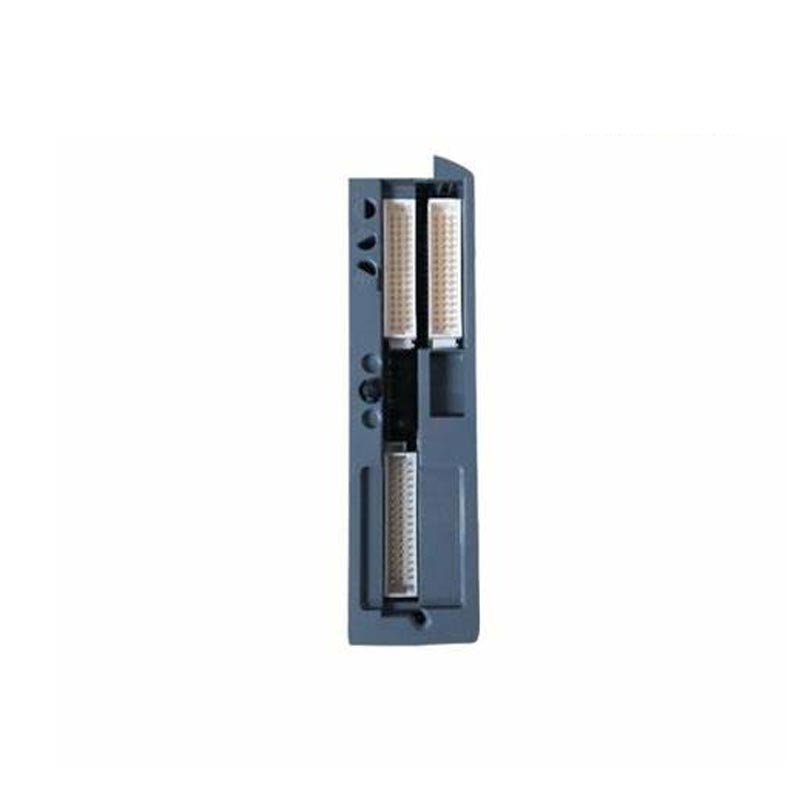

ICS トリプレックス T9432

Yueyang Tongtu の ICS Triplex T9432 は、Trusted® または AADvance 安全システム アーキテクチャ内のフィールド センシング ノードとして機能します。測定を行うフィールドトランスミッタからアナログ信号を取得し、安全コントローラ用のデジタル値に変換します。

その役割は、安全コントローラが現場から正確かつタイムリーで検証済みのアナログデータを受信できるようにし、安全ループ全体を損なう可能性がある入力段での障害や不正確を防ぐことです。

ICS Triplex T9432 の機能?

ICS Triplex T9432 は、Trusted® および AADvance SIS プラットフォーム用に設計された 16 チャンネルの絶縁アナログ入力モジュールです。 16 の各チャネルは、他のチャネルおよびシステム バックプレーンから独立して絶縁されています。

1. サポートされる信号タイプ:

 電流: 4 ～ 20 mA (デフォルト)、0 ～ 20 mA

 電圧：0～10V、1～5V、±5V、±10V

 測温抵抗体：Pt100、Pt1000

 熱電対: J、K、T、E、R、S、B

2. 解像度と精度: 16 ビット解像度、フルスケール精度 ±0.05% ～ ±0.1%。

3. サンプリングと更新レート: モジュールは、フィルターなしモードで 6 ミリ秒の更新間隔を提供し、最大サンプリング レートは 100 kHz です。 TMR 構成では、スキャン時間は約 2.656 ミリ秒です。

4. 絶縁: チャネル間およびチャネルからバックプレーン間の絶縁は、±1.5 kVDC で 1 分間耐えられます。

5. HART通信: モジュールはHARTパススルーをサポートしており、アナログ測定を中断することなくスマートフィールドデバイスから診断データを取得できます。

製品のハイライト

TMR フォールト トレランス

このモジュールには 3 つの独立した処理スライスが組み込まれています。 1 つのスライスに障害が発生しても、他の 2 つのスライスは動作を継続し、モジュールは完全な機能を維持します。

ユニバーサル入力機能

信号タイプは、Trusted Toolset 構成ソフトウェアを介してソフトウェアで構成できます。ハードウェアを変更せずにさまざまなフィールド デバイスに対応できるため、在庫に複数のモジュール タイプを用意する必要性が軽減されます。

ホットスワップ可能

ICS Triplex T9432 は、システムをシャットダウンせずにオンライン交換をサポートします。誤ったアラームのトリガーを避けるために、スロットは取り外す前にソフトウェアを介してメンテナンス モードにする必要があることに注意してください。

包括的なオンボード診断

このモジュールは、電源の完全性、信号品質、内部回路を継続的に監視します。各チャンネルの断線、短絡、過電圧、アンダーレンジ、オーバーレンジの状態を検出します。フロントパネルの LED は、モジュールと各個別チャネルのステータスを視覚的に表示します。重大な障害が検出された場合、独立したハードウェア ウォッチドッグが自動的に安全なシャットダウンを開始します。

選び方は？

ICS Triplex T9432 を調達する場合は、次の要素を考慮してください。

システムプラットフォームの互換性

モジュールが特定のシステム向けであることを確認してください。このモジュールは、Trusted® および AADvance プラットフォーム向けに設計されています。他の ICS Triplex 製品ラインとは互換性がない場合があります。

チャネル数の要件

このモジュールは 16 個の独立したチャネルを提供します。アプリケーションで必要なチャネル数が少ない場合は、T9431 (8 チャネル バージョン) がよりコスト効率の高い代替品となる可能性があります。

終端アセンブリ

モジュールには、互換性のある終端アセンブリ (T9831、T9832、または T9833) が必要です。終端アセンブリが現場の配線構成および安全性の要件に適合していることを確認してください。

信号の種類

このモジュールは、電流、電圧、RTD、熱電対の入力をサポートしています。モジュールがフィールド デバイスで使用される特定の信号タイプをサポートしていることを確認します。熱電対入力の場合は、モジュール バリアントが必要な特定の熱電対タイプ (J、K、T、E、R、S、または B) をサポートしていることを確認してください。

HART 要件

フィールド デバイスが HART 対応で、リモート診断と資産管理データが必要な場合は、システム構成で HART パススルー機能が有効になっていることを確認してください。

技術仕様

応用産業

ICS Triplex T9432 は、SIL 3 準拠の高信頼性アナログ信号取得を必要とする業界に導入されています。

石油とガス

緊急停止システム、坑口の圧力と温度の監視、パイプラインの流量とレベルの測定、天然ガス処理施設。

化学および石油化学

反応器の温度と圧力の制御、火災とガスの検出システム、蒸留塔の制御、接触分解装置の監視。

発電

ボイラーの温度と圧力の監視、タービンの振動と軸受の温度測定、バーナー管理システム (BMS)。

冶金と鉄鋼

高炉高周波TMR連動バルブ制御。

水と廃水

自治体および産業処理施設における重要なプロセスパラメータのモニタリング。

このモジュールの広い動作温度範囲 (-40 °C ～ +70 °C) は、屋外設置、暖房のない避難所、および上流の石油とガスおよび遠隔の発電所で一般的な極端な気候条件をサポートします。

よくあるQ&A

Q: ICS Triplex T9432 はまだ生産されていますか?

A: いいえ。エマソンはこのモデルを製造中止しました。ただし、テスト済みの余剰在庫は、Yueyang Tongtu などの専門サプライヤーを通じて引き続き入手可能です。注文する前に、在庫状況と状態 (新品のオリジナルかテスト済みの中古品か) を確認してください。

Q: T9432 と T9431 の違いは何ですか?

A: T9432 は 16 個の絶縁アナログ入力チャンネルを提供します。 T9431 は 8 チャネルを提供し、チャネル数要件が低いアプリケーションに適しています。

Q: T9432 と互換性のある終端アセンブリはどれですか?

A: このモジュールは、T9831、T9832、および T9833 終端アセンブリと互換性があります。 T9832 はデュアル モジュール冗長終端を提供し、T9833 はより高い安全性レベルを実現するトリプル モジュール冗長終端を提供します。

Q: システムの稼働中にこのモジュールを交換できますか?

A: はい、モジュールはホットスワップをサポートしています。ただし、誤ったアラームのトリガーを避けるために、スロットは取り外す前に設定ソフトウェアを介してメンテナンス モードにする必要があります。

Q: このモジュールはどのような診断機能を提供しますか?

A: このモジュールは、電源監視、信号整合性チェック、断線/短絡検出、範囲外検出、重大な障害時に自動的に安全にシャットダウンする独立したハードウェア ウォッチドッグなどの包括的な自己診断機能を提供します。フロントパネルの LED はステータスを視覚的に表示します。

Q: モジュールは HART 通信をサポートしていますか?

A: はい。このモジュールは HART パススルーをサポートしており、スマート フィールド デバイスから診断データを取得できます。 HART データを使用して、デバイスの状態を監視し、モジュール診断を提供できます。

Q: 推奨される校正間隔はどれくらいですか?

A: SIL 3 に準拠するには、毎年、本格的な精度チェックを行うことをお勧めします。校正記録は安全監査のために保存する必要があります。
